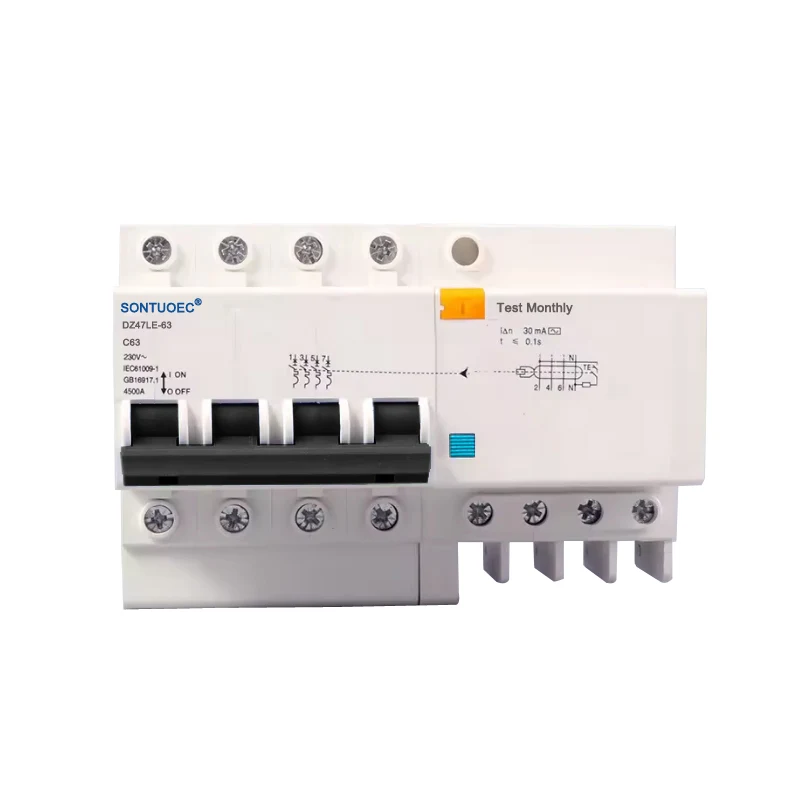

4P RCBO AC አይነት

የአሠራር መርህ

የ 4P ​​RCBO AC አይነት የአሠራር መርህ በቬክተር ድምር ሞገድ እና በኤሌክትሮማግኔቲክ መርሆዎች ላይ የተመሰረተ ነው. በእሳቱ (L) እና በዜሮ (N) ሽቦዎች ላይ ባለው የወረዳ ውስጥ ያሉት ሞገዶች በክብደት እኩል ካልሆኑ በትራንስፎርመር ወረዳው ዋና ጎን ውስጥ ያሉት የጅረቶች ድምር ዜሮ አይደለም ፣ ይህም በሁለተኛው የጎን ጠመዝማዛ ውስጥ የሚፈጠር ቮልቴጅ ይፈጥራል። ይህ የተፈጠረ ቮልቴጅ ወደ ኤሌክትሮማግኔቲክ ሪሌይ ተጨምሯል, ይህም ተለዋዋጭ ዲስኦርደር (demagnetizing) ኃይልን የሚፈጥር አነቃቂ ጅረት ይፈጥራል. የስህተት አሁኑ የ RCBO የስራ የአሁኑ ዋጋ ላይ ሲደርስ፣ ይህ የተገላቢጦሽ ዲስኦርደር ኃይል በኤሌክትሮማግኔቲክ ሪሌይ ውስጥ ያለው ትጥቅ ከቀንበሩ እንዲወጣ ያደርገዋል፣ ይህም የአሰራር ዘዴውን እንዲሰራ እና የስህተት የአሁኑን ዑደት እንዲቆርጥ ያደርገዋል።

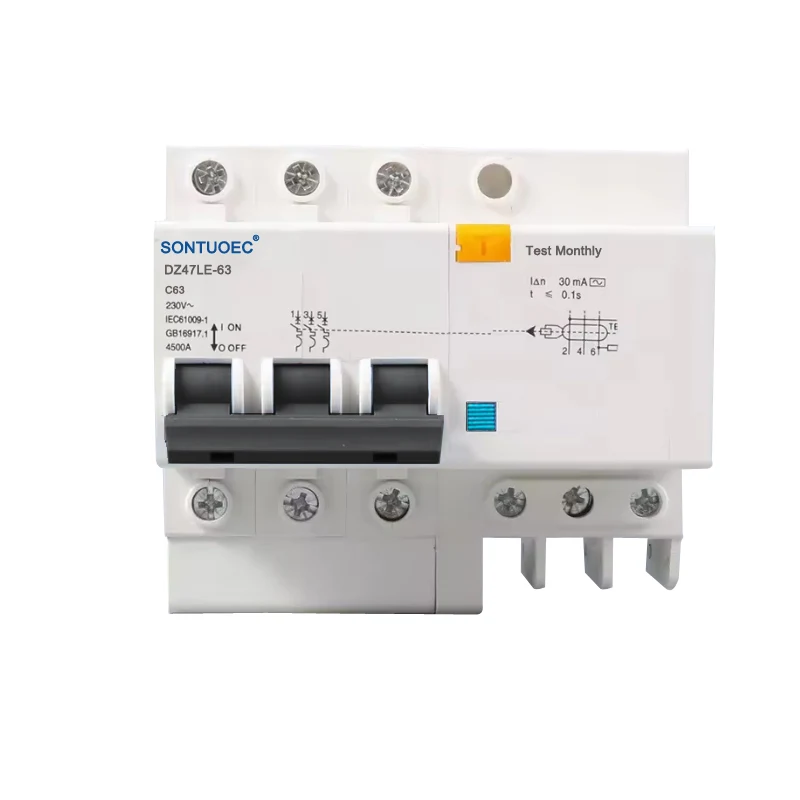

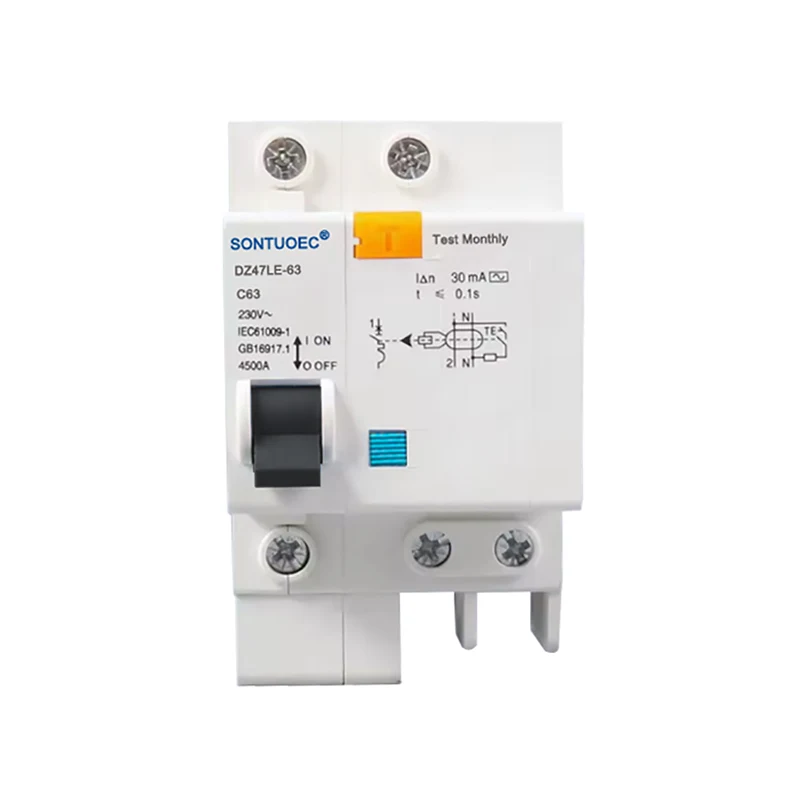

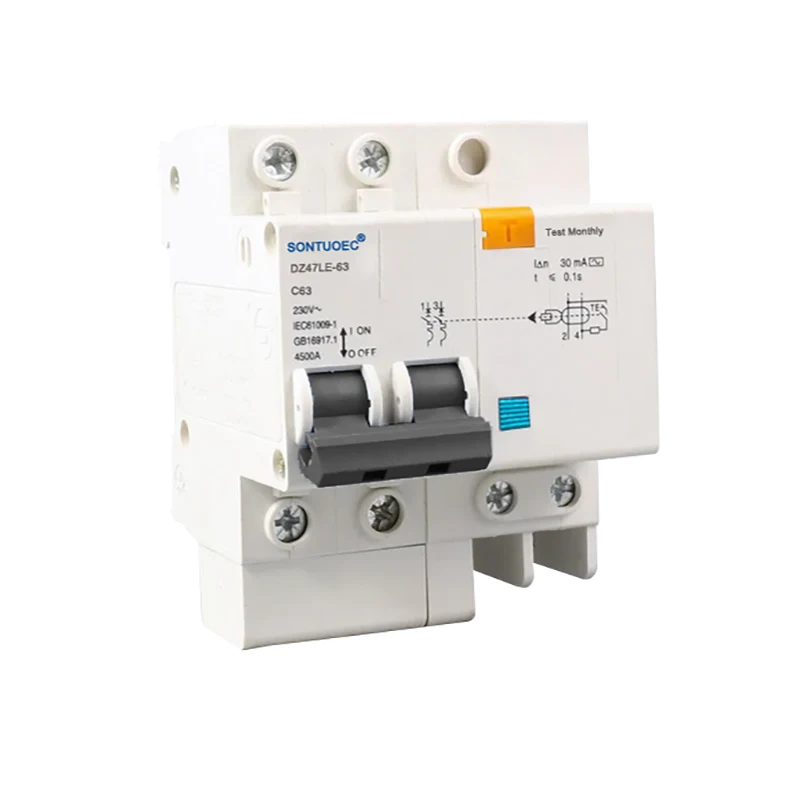

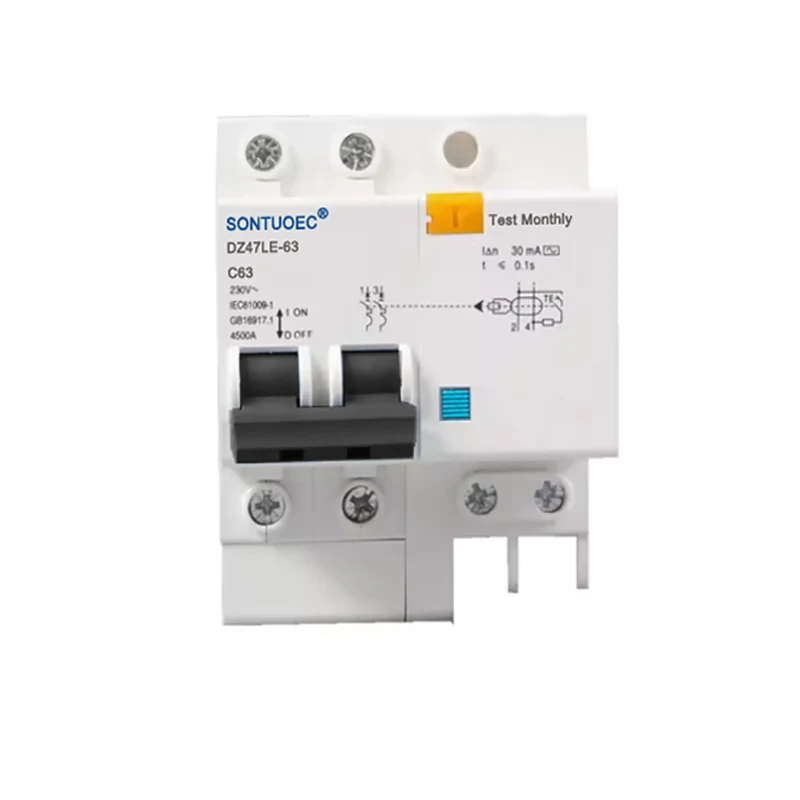

DZ47LE-63 ተከታታይ የኤሌክትሮን ምድር መፍሰስ ጥበቃ የወረዳ የሚላተም የ AC 50Hz/60Hz, ቮልቴጅ 230V, እና ደረጃ የተሰጠው የአሁኑ 6A ~ 63A ነጠላ ዙር የመኖሪያ የወረዳ ተስማሚ ነው; 400V ለሶስት ዙር የ AC 50Hz/60Hz። የወረዳውን ቅርጽ ከመጠን በላይ መጫን እና አጭር ዙር መከላከል ይችላል. ይህ ምርት አነስተኛ መጠን ያለው ጥቅም አለው ፣ ከፍተኛ የመሰባበር አቅም ፣ የቀጥታ ሽቦ እና ዜሮ መስመር በተመሳሳይ ጊዜ ይቋረጣሉ ፣ እንዲሁም ሰውን ከእሳት ሽቦ እና ከዜሮ መስመር ጋር በተገናኘ በተገላቢጦሽ ከኤሌክትሪክ ፍሰት ድንጋጤ ይጠብቃል።

ከመደበኛው IEC61009-1,GB16917.1 ጋር ይጣጣማል.

ባህሪ፡

1) የኤሌክትሪክ ንዝረት, የምድር ጥፋት, መፍሰስ የአሁኑ ላይ ጥበቃ ይሰጣል;

2) ከመጠን በላይ መጫን, አጭር-ወረዳ እና ከመጠን በላይ ቮልቴጅ ጥበቃን ይሰጣል;

3) አነስተኛ መጠን, ከፍተኛ የመስበር አቅም; የቀጥታ ሽቦ እና ዜሮ መስመር በተመሳሳይ ጊዜ ይቋረጣሉ;

4) አነስተኛ መጠን እና ክብደት ፣ ቀላል ጭነት እና ሽቦ ፣ ከፍተኛ እና ዘላቂ አፈፃፀም

5) በቅጽበት የቮልቴጅ እና በቅጽበት ጅረት ምክንያት የሚፈጠረውን የተዛባ አሰራር መከላከል።

ባህሪዎች እና ጥቅሞች

ባለብዙ-ተግባራዊ ጥበቃ፡ የ 4P RCBO AC አይነት ለወረዳዎች እና ለመሳሪያዎች አጠቃላይ ጥበቃን ለማቅረብ ቀሪውን የአሁኑን ጥበቃ እና ከመጠን በላይ መከላከያን ያጣምራል።

ከፍተኛ ትብነት፡ ከድንገተኛ መተግበሪያ ወይም ቀስ በቀስ የሚቀረው የ sinusoidal AC ጅረት በከፍተኛ ሁኔታ ሚስጥራዊነት ያለው ጥበቃ መገንጠሉን ያረጋግጣል።

ሰፊ አተገባበር፡ ለቤት ውስጥ፣ ለኢንዱስትሪ እና ለንግድ የኃይል ማከፋፈያ ስርዓቶች፣ በተለይም ለአንድ-እሳት-አንድ-ዜሮ ሽቦዎች ለኤሲ ወረዳዎች ተስማሚ።

ለመጫን እና ለመጠገን ቀላል: ምክንያታዊ መዋቅራዊ ንድፍ, ለመጫን ቀላል እና በተመሳሳይ ጊዜ ጥገና እና ጥገና ለማካሄድ ቀላል ነው.

የመተግበሪያ ሁኔታዎች

4P RCBO AC አይነት በመኖሪያ ቤቶች፣ በቢሮዎች፣ በንግድ ቦታዎች እና በኢንዱስትሪ ተቋማት ውስጥ ለኤሲ ወረዳ ጥበቃ በስፋት ጥቅም ላይ ይውላል። በተለይም እንደ የመብራት ወረዳዎች ፣ የሶኬት ወረዳዎች እና እንደ ሞተር ላሉ መሳሪያዎች ጥበቃ ላሉ ሁለቱም የእሳት እና ዜሮ ሽቦዎች ጥበቃ ለሚፈልጉ መተግበሪያዎች ተስማሚ ነው።
