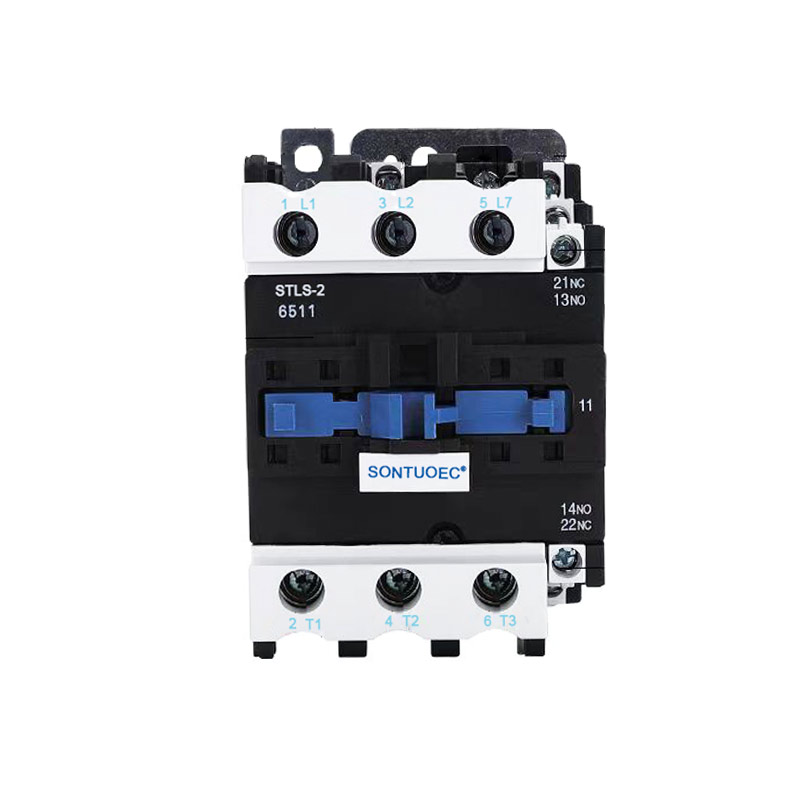

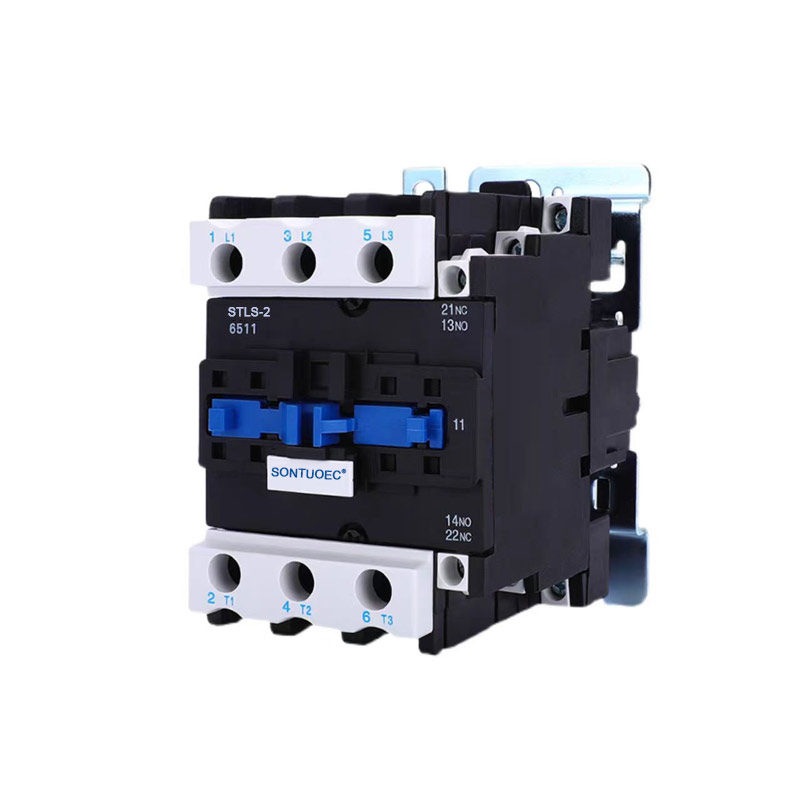

Stls-2(Cjx2) የተከታታይ መካኒካል ጥልፍልፍ እውቂያ

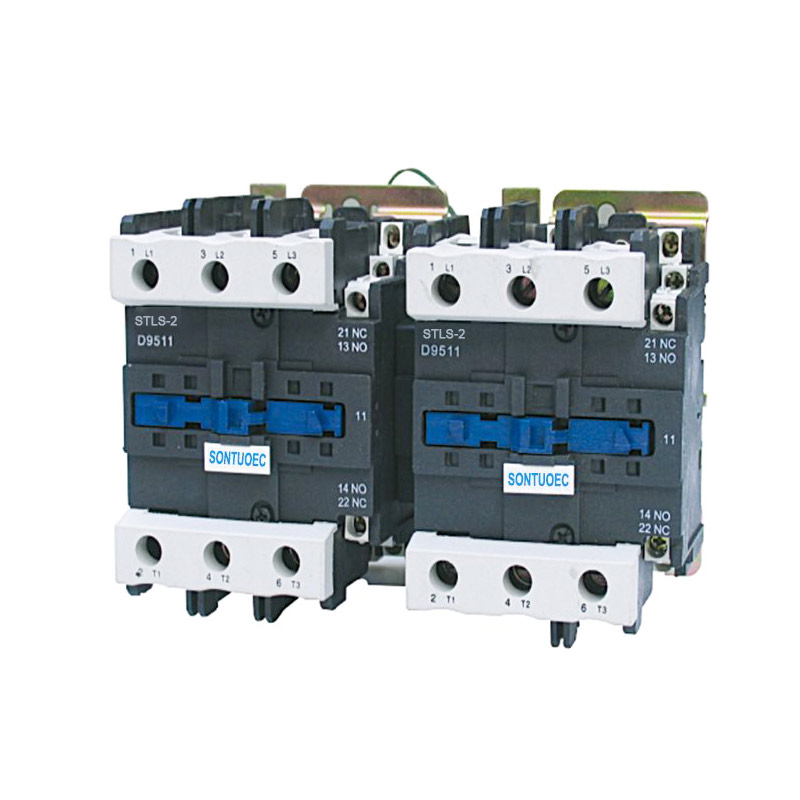

Stls-2(Cjx2) Series Mechanical Interlocking Contactor እስከ 660V AC 50Hz, current 620A, ሞተሩን ለመቆጣጠር ለሚቀያየር በሰርከቶች ውስጥ ለመጠቀም ተስማሚ ነው። ይህ የሜካኒካል ጥልፍልፍ መሳሪያ የሁለቱን ተለዋጭ እውቂያዎች የግንኙነት ለውጥ ያረጋግጣል። ከ IEC60947-4-1 ደረጃዎች ጋር ይጣጣማል።

ሞዴል:STLS-2(CJX2)

ጥያቄ ላክ

የምርት ማብራሪያ

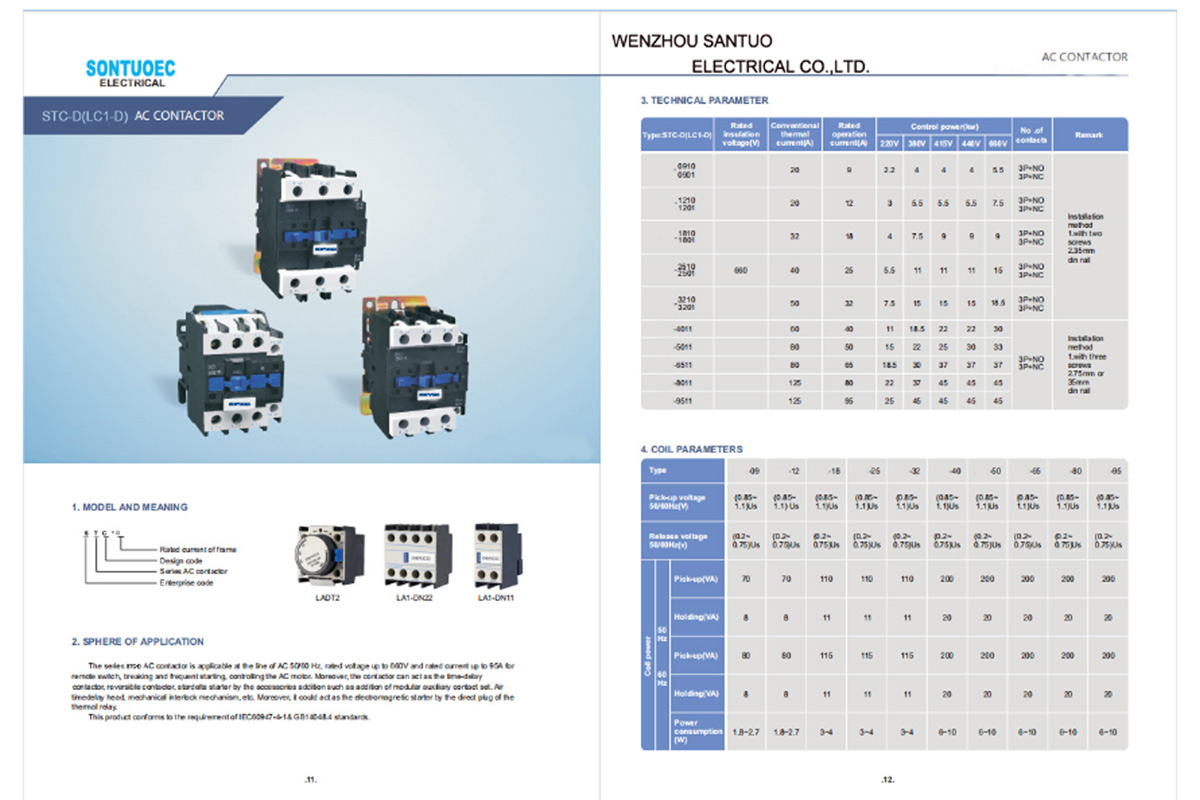

ዓይነት		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
ደረጃ የተሰጠው የኢንሱሌሽን ቮልቴጅ		660	660	660	660	660	660	660	660	660	660
የተለመደው የሙቀት		20	24	32	40	50	60	75	80	110	125
ወቅታዊ		20	24	32	40	50	60	75	80	110	125
የሚሰራበት ደረጃ ተሰጥቶታል።		9	12	16	25	32	40	50	63	80	95
ወቅታዊ		9	12	16	25	32	40	50	63	80	95
ተቆጣጠረ	220 ቪ	2.2	3	4	5.5	7.5	11	15	18.5	22	25
ኃይል (KW)	380 ቪ	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 ቪ	4	5.5	9	11	15	22	35	37	45	45
	440 ቪ	4	5.5	9	11	15	22	30	37	45	45
	660 ቪ	5.5	7.5	10	15	18.5	30	33	37	45	45
ማስታወሻ		የ					የ
		ሪሌይሎች ሁለት ብሎኖች ሊጠቀሙ ይችላሉ					ሪሌይ ሶስት ይችላል
		እና እንዲሁም 35 ሚሜን ይጠቀሙ					ብሎኖች እና እንዲሁም ይጠቀሙ
		የመጫኛ ባቡር					75 ሚሜ ወይም 35 ሚሜ መጫን
							ባቡር

መዋቅር እና ባህሪያት

መዋቅር፡

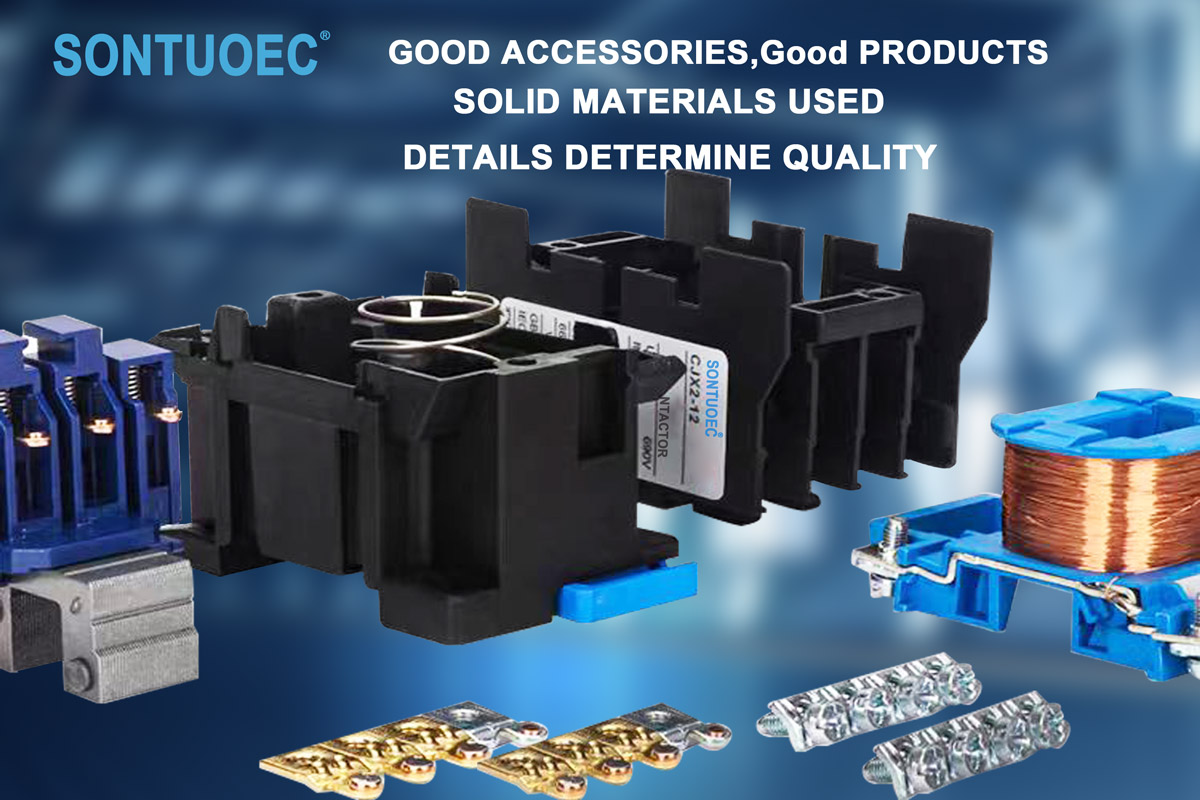

3P AC Contactor አብዛኛውን ጊዜ የኤሌክትሮማግኔቲክ ሲስተም (ኮይል፣ ኮር፣ ወዘተ)፣ የእውቂያ ስርዓት (ዋና እውቂያ እና ረዳት ግንኙነትን ጨምሮ)፣ አርክ ማጥፊያ መሳሪያ እና ሼል እና ሌሎች ክፍሎችን ያካትታል። ከነሱ መካከል ዋናው ግንኙነት ከፍተኛ ፍሰትን ለመሸከም ጥቅም ላይ ይውላል, እና ረዳት እውቂያው የቁጥጥር ምልክቶችን ማስተላለፍ እና ግብረመልስ ለመገንዘብ ጥቅም ላይ ይውላል.

ባህሪያት፡

በሶስት ገለልተኛ እውቂያዎች, የሶስት-ደረጃ ኃይልን እና አንድ ዜሮ መስመርን በተመሳሳይ ጊዜ መቆጣጠር ይችላል.

የእውቂያ ስርዓቱ ጥሩ conductivity እና መልበስ የመቋቋም ጋር ከፍተኛ ጥራት ቁሶች የተሠራ ነው.

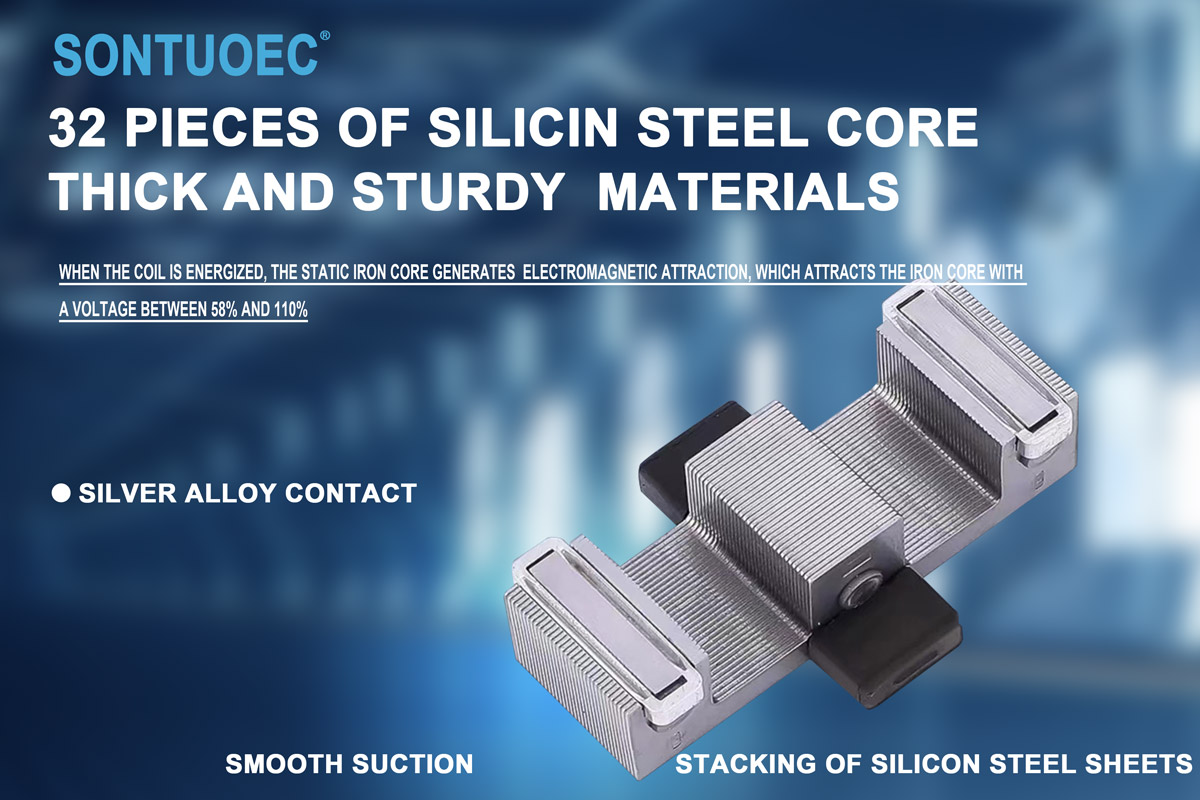

የኤሌክትሮማግኔቲክ ስርዓቱ እውቂያዎቹን በአስተማማኝ ሁኔታ ለማሳተፍ እና ለመልቀቅ የሚያስችል በቂ የመሳብ ኃይል አለው።

የአርክስ ማጥፊያ መሳሪያው እውቂያዎቹ ሲቆራረጡ የሚፈጠረውን ቅስት በተሳካ ሁኔታ ማጥፋት ይችላል፣ እውቂያዎቹን ከጉዳት ይጠብቃል።

Stls-2(Cjx2) Series Mechanical Interlocking Contactor የ AC ሞተርን ለመስራት እና ለመስበር በተደጋጋሚ ለመጀመር እና ለመቆጣጠር እስከ 660V AC 50Hz ወይም 60Hz, እስከ 95A ደረጃ የተሰጠው የቮልቴጅ መጠን በወረዳዎቹ ውስጥ ለመጠቀም ተስማሚ ነው። ከረዳት እውቂያ ማገጃ፣ የሰዓት ቆጣሪ መዘግየት እና የማሽን-የተጠላለፈ መሳሪያ ወዘተ ጋር ተዳምሮ የመዘግየቱ እውቂያ፣ ሜካኒካል ጥልፍልፍ እውቂያ፣ ኮከብ-ዴልታ ጀማሪ ይሆናል። ከሙቀት ማስተላለፊያው ጋር, ወደ ኤሌክትሮማግኔቲክ ጀማሪ ይጣመራል. እውቂያው የሚመረተው በIEC 60947-1 መሠረት ነው።

የአሠራር መርህ

የ 3P AC Contactor ጠመዝማዛ ኃይል ሲፈጠር የብረት ማዕዘኑ መግነጢሳዊነትን ያመነጫል እና የመገናኛ ስርዓቱን ለመዝጋት ይስባል, በዚህም የሶስት-ደረጃ የኃይል አቅርቦትን እና ዜሮ ሽቦን ያገናኛል. ጠመዝማዛው ኃይል ሲቀንስ, ዋናው መግነጢሳዊነቱን ያጣል እና የግንኙነት ስርዓቱ በፀደይ አሠራር ስር ይለያል, በዚህም የሶስት-ደረጃ የኃይል አቅርቦትን ከዜሮ መስመር ያላቅቃል. በዚህ መንገድ, 3P AC Contactor የኤሌክትሪክ ጭነቶች የርቀት መቆጣጠሪያ መገንዘብ ይችላል.
